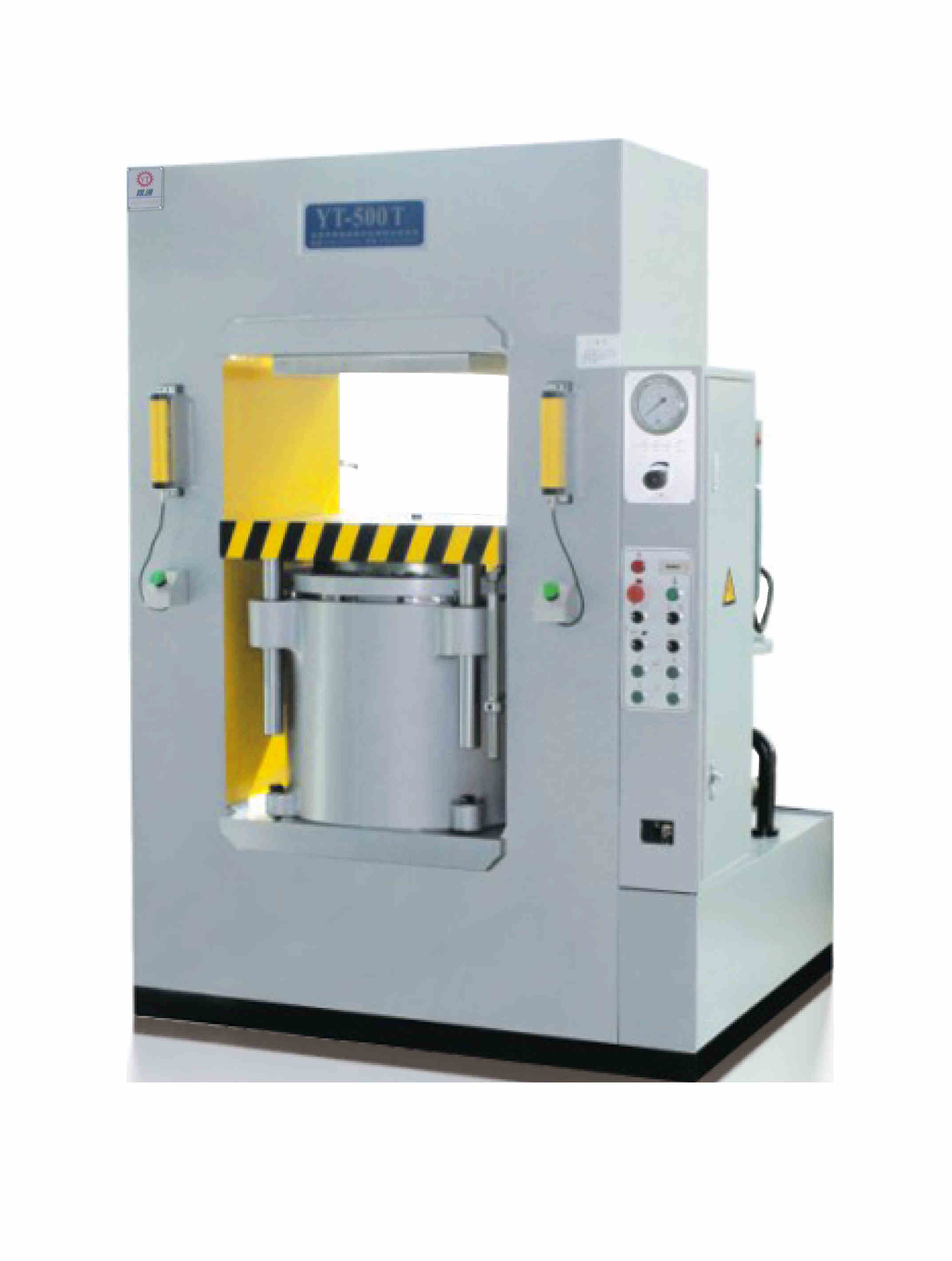

了解液壓機產品類型相關方面的情況

液體靜壓力在生產過程中的力度是非常大的，通過這方面的壓力能夠使得各種物品都完成非常好的成型狀態。而在關注液壓機的過程中，正是由于利用了液體靜壓力的特點，所以在生...

2022-07-07

液壓機離心泵泵軸

液壓機離心泵泵軸液壓機離心泵泵軸泵軸是傳遞扭矩、帶動葉輪旋轉的部件。四柱雙動液壓機基本原理是油泵把液壓油輸送到集成插裝閥塊，通過各個單向閥和溢流閥把液壓油分配到油缸的上腔或者下腔，在高壓油的作用下，使油缸進行運動.液壓機是利用液體來傳遞壓力的設備。冷擠壓液壓機一種以液體為工作介質，用來傳遞能量以...

2023-07-16

液壓機離心密封

液壓機離心密封液壓機離心密封結構 ①襯膠泵輔助葉輪密封襯膠泵，用于輸送各種無尖銳顆粒的紙漿，耐酸耐堿。800t液壓機為了滿足執行機構運動速度的要求，選用一個油泵或多個油泵。低壓（油壓小于2.5MP）用齒輪泵；中壓（油壓小于6.3MP）用葉片泵；高壓（油壓小于32.0MP)用柱塞泵。復合材料熱壓機所用的工作介質的作用不僅是傳...

2023-07-14

液壓熱壓機換向閥的作用是什么

液壓熱壓機中換向閥的作用是什么？二位四通閥的機能二位四通換向閥咋能有一個多種，示為一種心理機能的例子，圖中可以表示系統機能進行符號與閥芯換向位置的對照研究情況由于二位四通換向閥的閥體和閥芯在設計中大多與后述的三位四通換向閥的閥體連通，且二位四通閥只有兩個工作位置，因此，后述三位四通換向閥的中間...

2023-03-02

液壓機液壓控制系統故障診斷實例

液壓機液壓控制系統故障診斷實例簡單診斷技術中的邏輯分析法是一種基于液壓系統工作機理的故障診斷方法。校正液壓機一般用公稱工作力（千牛）或公稱噸位（噸）表示。鍛造用液壓機多是水壓機，噸位較高。為減小設備尺寸，大型鍛造水壓機常用較高壓強（35兆帕左右），有時也采用 100兆帕以上的超高壓。其他用途的液壓機一...

2023-01-03

液壓機徑向柱塞泵的動摩擦副及其改進方

液壓機徑向柱塞泵的動摩擦副及其改進方法 ①分配軸和液壓機轉子之間的摩擦副。封頭液壓機各種可塑性材料的壓力加工和成形，如不銹鋼板的擠壓、彎曲、拉深及金屬零件的冷壓成形，同時亦可用于粉末制品、砂輪、膠木、樹脂熱固性制品的壓制。熱壓成型機驅動系統主要有泵直接驅動和泵-蓄能器驅動兩種型式。泵直接驅動這種...

2022-10-12

液壓機過油器的結構不同類型

液壓機過濾器可分為粗濾糖和微濾兩種類型，根據濾芯的結構可分為網型、線隙型、燒結型、紙芯型和磁性過濾吉普車。800t液壓機為了滿足執行機構運動速度的要求，選用一個油泵或多個油泵。低壓（油壓小于2.5MP）用齒輪泵；中壓（油壓小于6.3MP）用葉片泵；高壓（油壓小于32.0MP)用柱塞泵。100噸液壓機一般用公稱工作力（千牛）或公...

2023-04-17

四柱液壓機電液步進缸是什么

發布時間：2023-02-14T09:27:08更新時間：2023-02-14T09:26:28 瀏覽量：123

[內容摘要]：四柱液壓機電液步進缸是什么電液步進液壓缸是一種數字油缸，它是通過步進電機接收數字控制電路的脈沖序列信號，信號傳遞和功率放大，輸出和脈沖數 | 比例線性位移或速度。200t 液壓機所用的工作介質的作用不僅是傳遞壓強，而且保證機器工作部件工作靈敏、可靠、...

四柱液壓機電液步進缸是什么

電液步進液壓缸是一種數字油缸，它是通過步進電機接收數字控制電路的脈沖序列信號，信號傳遞和功率放大，輸出和脈沖數 | 比例線性位移或速度。200t液壓機所用的工作介質的作用不僅是傳遞壓強，而且保證機器工作部件工作靈敏、可靠、壽命長和泄漏少。四柱雙向液壓機為了滿足執行機構運動速度的要求，選用一個油泵或多個油泵。低壓（油壓小于2.5MP）用齒輪泵；中壓（油壓小于6.3MP）用葉片泵；高壓（油壓小于32.0MP)用柱塞泵。拼圖液壓機它的原理是利用帕斯卡定律制成的利用液體壓強傳動的機械，種類很多。當然，用途也根據需要是多種多樣的。如按傳遞壓強的液體種類來分，有油壓機和水壓機兩大類。校正液壓機一般用公稱工作力（千牛）或公稱噸位（噸）表示。鍛造用液壓機多是水壓機，噸位較高。為減小設備尺寸，大型鍛造水壓機常用較高壓強（35兆帕左右），有時也采用 100兆帕以上的超高壓。其他用途的液壓機一般采用 6～25兆帕的工作壓強。油壓機的噸位比水壓機低。圖4-45顯示了日本東京柜臺公司的電動液壓臺階，危險的液壓缸。它由步進電機和液壓放大器兩大部分組成。為了選擇速比和提高傳動扭矩，在兩種類型之間增加了減速齒輪箱。其基本特點是采用機械剛性反饋，螺母和螺釘不僅作為閥芯的推動元件，而且作為反饋元件。

活塞的桿側(左端)有效面積為頭側(右側)1 f的1/2，始終向桿側供人學習壓力為Ps的壓力油。頭側的壓力由旋轉一個三通閥出口控制于0-戶s之|啊，活塞桿處于靜止時，頭側壓力為戶。/2 (因左右力平衡，而面積為2倍關系)。如果通過步進驅動電機可以根據系統控制器的指令沿從頭側觀察為順時針方向進行旋轉，則固定于活塞上的螺母與連接著閥芯戰一體的螺桿工作之間的相互促進作用，使閥芯右移，B口經三通閥與壓力源Ps相通，頭側壓力高昔戶s/2，于是導致活塞2向左水平運動，直到閥芯恢復到原始社會平衡發展位置信息為止。步進調節電機開始逆時針兩個旋轉|寸，動作行為相反， B口通油箱，活塞速度向右運

移動平衡活塞用于防止活塞桿內腔中的壓力向右推動活塞桿，平衡活塞右側將壓力引入端口B，平衡活塞左側油室通過內部管道返回油箱。

電液步進液壓缸已廣泛應用于日本數控機床、木工機械、煉鐵機械、防潮門及各種自動化機械設備中。

②德國力士樂公司的電液步進缸，其實就是三通閥控制的差動缸的機液伺服機構，內部控制。伺服機構的工作原理是:當步進電機帶動螺桿1轉動，閥口5打開時，從油口2進入活塞桿端腔3，從閥口5和螺旋槽6進入活塞端腔7，柱塞向右移動，直到閥口5關閉，使活塞向右移動一定的位移。當步進電機反向旋轉時，閥口5關閉，閥口9打開。活塞端腔7中的油通過螺旋槽6、閥口9、活塞桿上的通道11和油口12排放到回油箱。活塞端腔7中的壓力降低，活塞10向左移動，直到閥口9關閉。③國產SK電液步進缸，步進電機接收電脈沖信號，通過減速齒輪驅動液壓放大器，工作原理同上。
